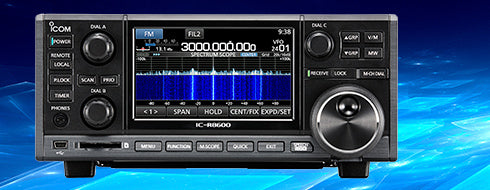

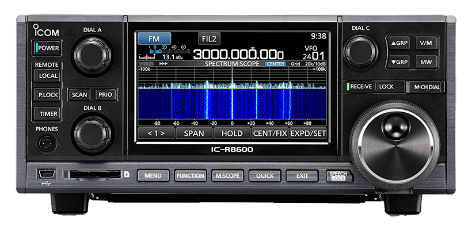

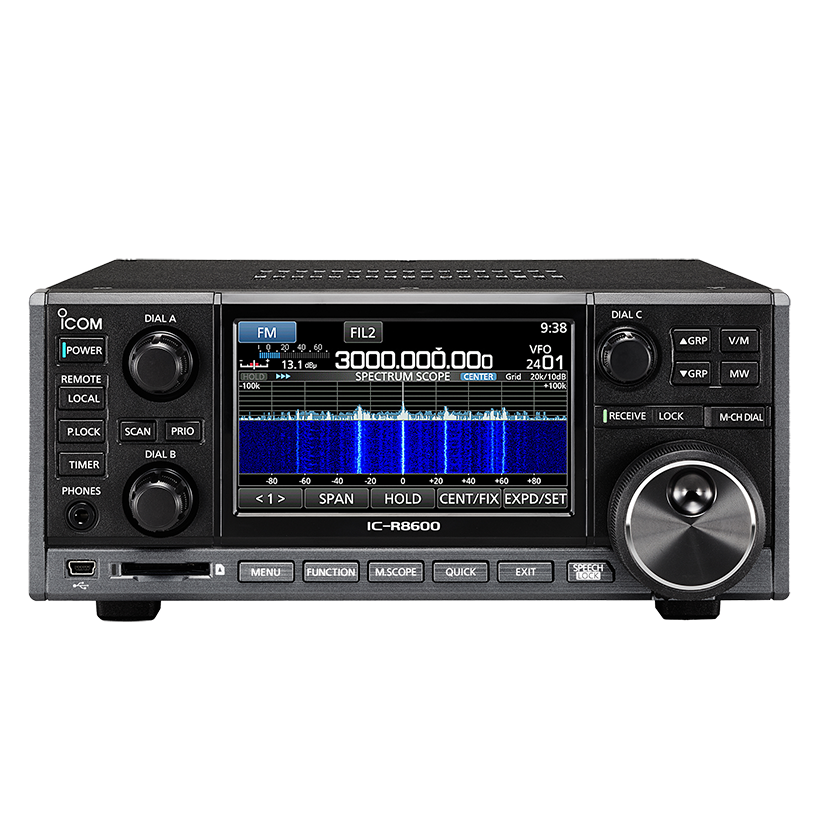

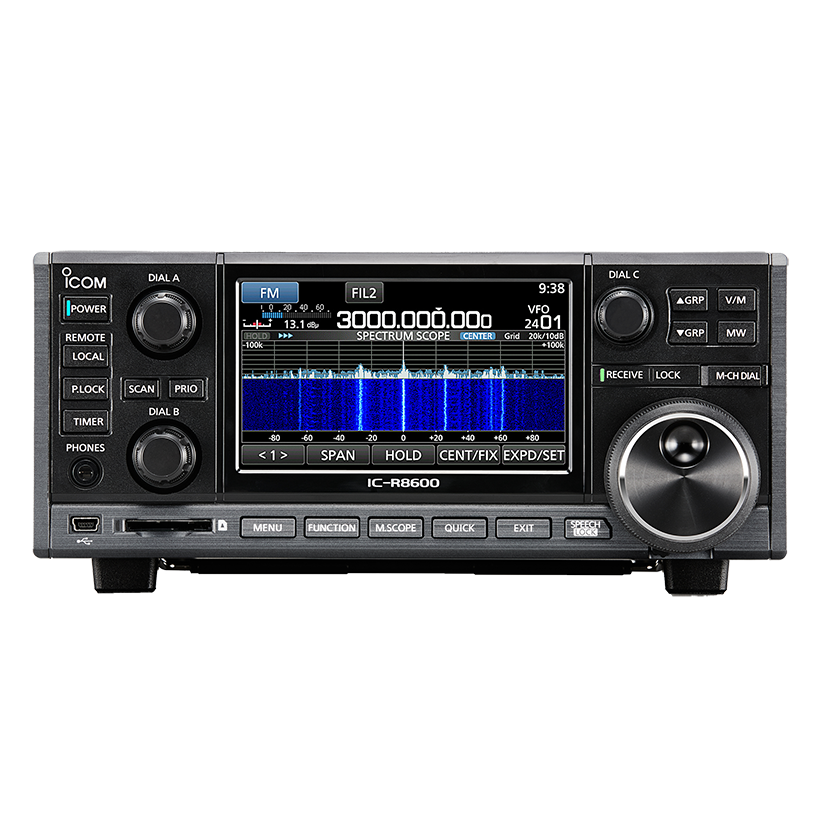

ICOM IC-R8600 Banda super ancha de 10 kHz a 3 GHz 200CH Memoria Radio de Comunicaciones (A pedido por importación) Precio +iva
ICOM IC-R8600 Banda super ancha de 10 kHz a 3 GHz 200CH Memoria Radio de Comunicaciones (A pedido por importación) Precio +iva
No se pudo cargar la disponibilidad de retiro
Descripción
Receptor definido por software
Cobertura de banda super ancha de 10 kHz a 3 GHz
El IC-R8600 descodifica varias señales de protocolo digital, incluyendo P25 (Fase 1), NXDN™, dPMR™, D-STAR, DCR japonés (Digital Convenience Radio), así como recibe señales analógicas convencionales como USB, LSB, FSK, CW, AM, S-AM (Synchronous-AM), FM y modos WFM, cubriendo de 10kHz a 3GHz de banda ancha en pasos de 1Hz.
Valor absoluto de RSSI (indicador de intensidad de la señal recibida)
El IC-R8600 muestra los tipos de medidor S, dBμ, dBμ (emf) y dBm en el RSSI. El medidor de dBμ, dBμ (emf) y dBm tiene una alta precisión de ±3dB* (entre 0,5-1100MHz) que se puede utilizar para medir el nivel de intensidad de la señal.
* Menos de ±6dB entre 1100-3000MHz.

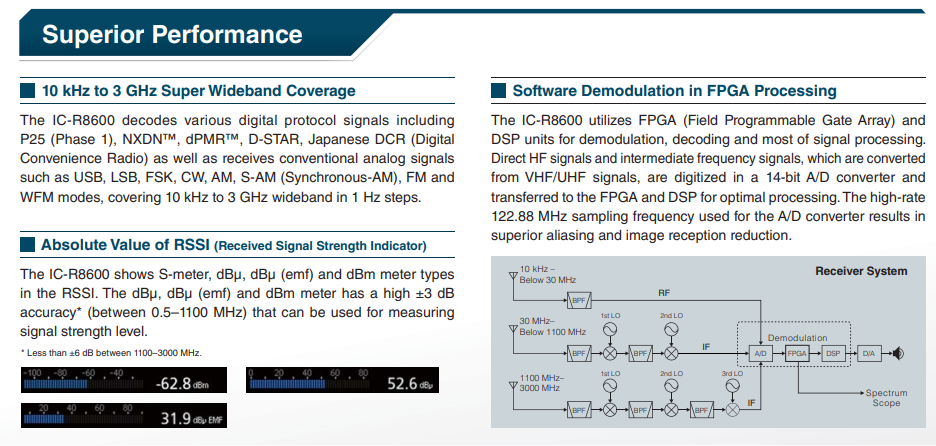

Demodulación por software en el procesamiento FPGA
El IC-R8600 utiliza FPGA (Field Programmable Gate Array) y unidades DSP para la demodulación, decodificación y la mayor parte del procesamiento de señales. Las señales HF directas y las señales de frecuencia intermedia, que se convierten a partir de señales VHF/UHF, se digitalizan en un convertidor A/D de 14 bits y se transfieren a la FPGA y al DSP para un procesamiento óptimo. La alta frecuencia de muestreo de 122,88 MHz utilizada para el convertidor A/D da como resultado una reducción superior del aliasing y de la recepción de imágenes.

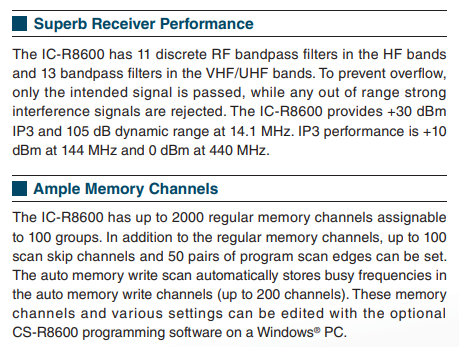

Excelente rendimiento del receptor
El IC-R8600 tiene 11 filtros pasabanda de RF discretos en las bandas de HF y 13 filtros pasabanda en las bandas de VHF/UHF. Para evitar el desbordamiento, sólo pasa la señal deseada, mientras que se rechaza cualquier señal de interferencia fuerte fuera de rango. El IC-R8600 proporciona +30dBm IP3 y 105dB de rango dinámico a 14,1MHz. El rendimiento IP3 es de +10dBm a 144MHz y 0dBm a 440MHz.
Amplios canales de memoria
El IC-R8600 tiene hasta 2000 canales de memoria regulares asignables a 100 grupos. Además de los canales de memoria regulares, se pueden configurar hasta 100 canales de salto de escaneo y 50 pares de bordes de escaneo de programa. El escaneo de escritura automática de memoria almacena automáticamente las frecuencias ocupadas en los canales de escritura automática de memoria (hasta 200 canales). Estos canales de memoria y varios ajustes pueden editarse con el software de programación CS-R8600 opcional en un PC con Windows®.

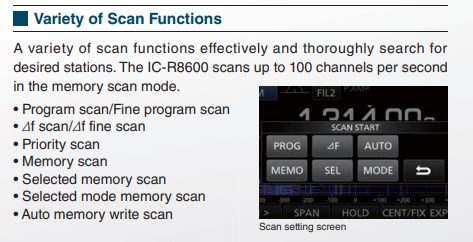

Variedad de funciones de exploración
Una variedad de funciones de escaneo buscan de forma efectiva y exhaustiva las emisoras deseadas. El IC-R8600 escanea hasta 100 canales por segundo en el modo de escaneo de memoria.
Pantalla de configuración del escáner
- Escaneado de programa/Escaneado fino de programa
- ⊿f scan/⊿f fine scan
- Exploración prioritaria
- Exploración de la memoria
- Exploración de memoria seleccionada
- Modo seleccionado de escaneo de memoria
- Escaneado automático de escritura en memoria

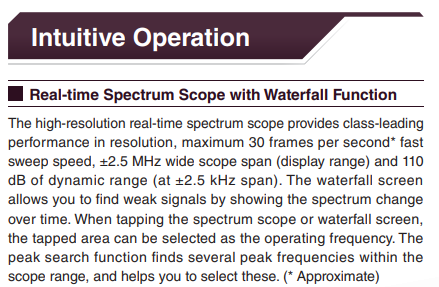

Espectroscopio en tiempo real con función de cascada
El espectrómetro en tiempo real de alta resolución ofrece un rendimiento líder en su clase en cuanto a resolución, velocidad de barrido rápida máxima de 30 fotogramas por segundo*, amplitud de alcance de ±2,5MHz (rango de visualización) y 110dB de rango dinámico (a ±2,5kHz de amplitud). La pantalla de cascada permite encontrar señales débiles mostrando el cambio del espectro a lo largo del tiempo. Al pulsar la pantalla de espectro o de cascada, se puede seleccionar el área pulsada como frecuencia de funcionamiento. La función de búsqueda de picos encuentra varias frecuencias de pico dentro del rango del osciloscopio y le ayuda a seleccionarlas. (* Aproximado)

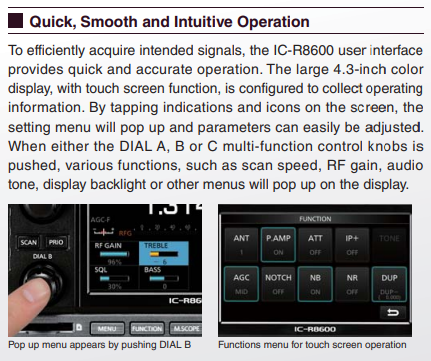

Funcionamiento rápido, suave e intuitivo

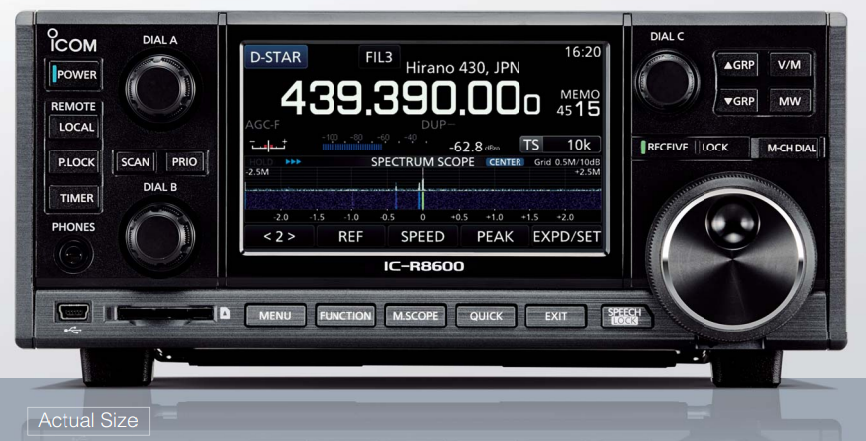

Para adquirir eficazmente las señales previstas, la interfaz de usuario del IC-R8600 proporciona un funcionamiento rápido y preciso. La gran pantalla en color de 4,3 pulgadas, con función de pantalla táctil, está configurada para recopilar información de funcionamiento. Al tocar las indicaciones y los iconos de la pantalla, aparecerá el menú de configuración y los parámetros podrán ajustarse fácilmente. Al pulsar los mandos de control multifunción DIAL A, B o C, aparecerán en la pantalla varias funciones, como la velocidad de exploración, la ganancia de RF, el tono de audio, la retroiluminación de la pantalla u otros menús.
Aparece un menú emergente pulsando DIAL B
Menú de funciones para el manejo de la pantalla táctil

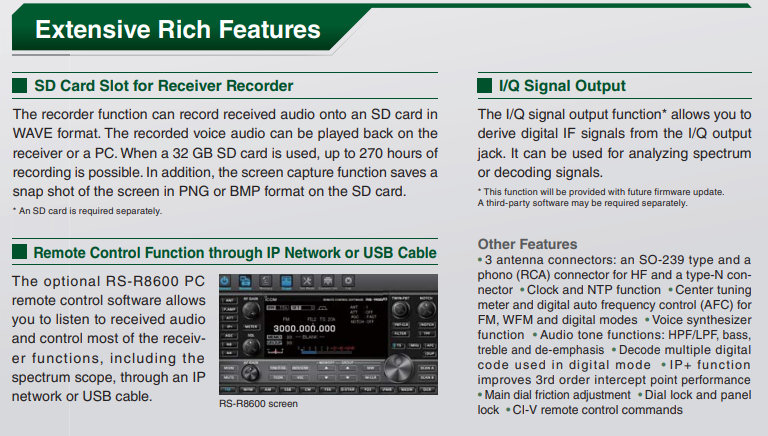

Ranura de tarjeta SD para el receptor grabador
La función de grabadora puede grabar el audio recibido en una tarjeta SD en formato WAVE. El audio grabado puede reproducirse en el receptor o en un PC. Si se utiliza una tarjeta SD de 32 GB, se pueden grabar hasta 270 horas. Además, la función de captura de pantalla guarda una instantánea de la pantalla en formato PNG o BMP en la tarjeta SD.
* Se necesita una tarjeta SD por separado.

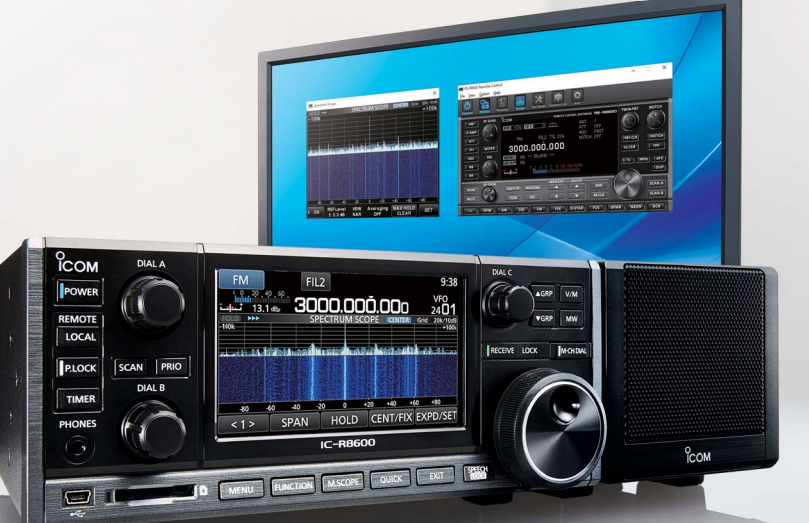

Función de control remoto a través de red IP o cable USB
El software opcional de control remoto para PC RS-R8600 permite escuchar el audio recibido y controlar la mayoría de las funciones del receptor, incluido el espectrómetro, a través de una red IP o un cable USB.
Pantalla RS-R8600
Salida de señal I/Q
La función de salida de señal I/Q* permite derivar señales digitales de FI desde el puerto de salida I/Q a un PC a través de un cable USB. Se puede utilizar para analizar el espectro o decodificar señales. El IC-R8600 emite datos I/Q al software de terceros HDSDR, y el IC-R8600 puede ser controlado por el HDSDR. El codificador remoto USB RC-28 opcional proporciona un dial de hardware para un funcionamiento realista del dial.
・ NXDN es una marca comercial de Icom Incorporated y JVC KENWOOD Corporation.
・ dPMR y el logotipo de dPMR son marcas comerciales de dPMR MoU Association.
・ Windows es una marca registrada o una marca comercial de Microsoft Corporation en los Estados Unidos y/o en otros países.
・ D-STAR (Digital Smart Technology for Amateur Radio) es un protocolo de radio digital desarrollado por JARL (Japan Amateur Radio League).
* Esta función requiere versión de firmware 1.3 o posterior. Descargue el paquete IC-R8600 USB I/Q paquete para HDSDR.
Otras características
- 3 conectores de antena: un tipo SO-239 y un conector phono (RCA) para HF y un conector tipo-N
- Función reloj y NTP
- Medidor de sintonización central y control automático de frecuencia (AFC) digital para los modos FM, WFM y digital
- Función de sintetizador de voz
- Funciones de tono de audio: HPF/LPF, graves, agudos y de-énfasis
- Descodificación del código digital múltiple utilizado en modo digital
- La función IP+ mejora el rendimiento del punto de intercepción de tercer orden
- Ajuste de la fricción del dial principal
- Bloqueo de la esfera y del panel
- Comandos de control remoto CI-V

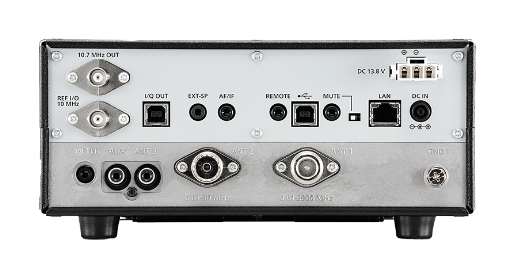

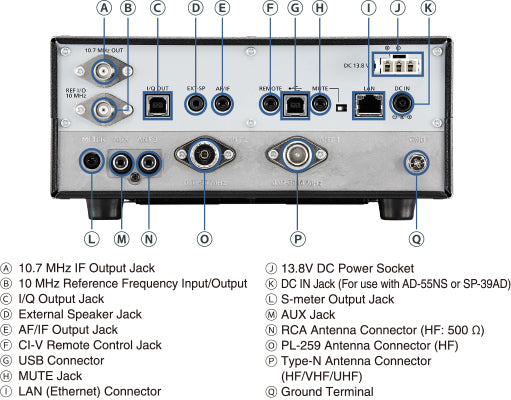

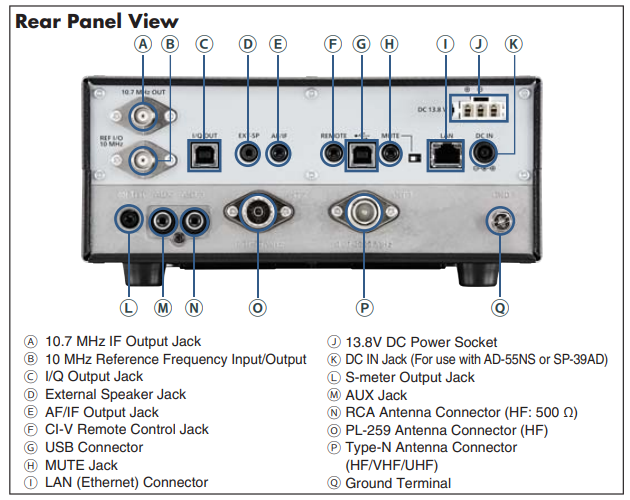

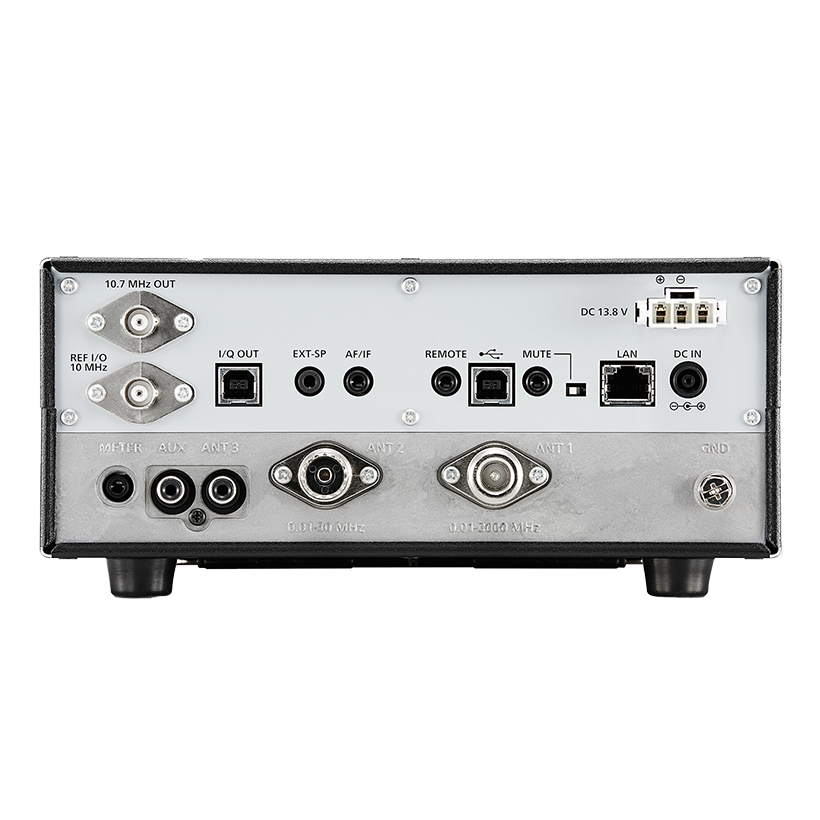

Vista del panel trasero
NXDN es una marca comercial de Icom Incorporated y JVC KENWOOD Corporation.
・ dPMR y el logotipo de dPMR son marcas comerciales de dPMR MoU Association.
・ Windows es una marca registrada o una marca comercial de Microsoft Corporation en los Estados Unidos y/o en otros países.
・ D-STAR (Digital Smart Technology for Amateur Radio) es un protocolo de radio digital desarrollado por JARL (Japan Amateur Radio League).

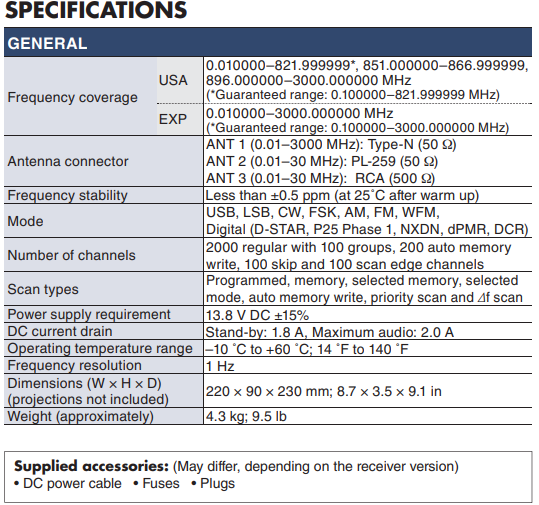

General
| Cobertura de frecuencias | EE.UU. | 0.010000–821.999999MHz*, 851.000000–866.999999MHz, 896.000000–3000.000000MHz (*Gama garantizada: 0,100000-821,999999MHz) |
|---|---|---|
| EXP | 0.010000–3000.000000MHz (*Gama garantizada: 0,100000-3000,000000MHz) |
|
| Conector de antena | ANT 1 (0,01-3000MHz) | Tipo-N (50Ω) |
| ANT 2 (0,01-30MHz) | PL-259 (50Ω) | |
| ANT 3 (0,01-30MHz) | RCA (500Ω) | |
| Estabilidad de la frecuencia | Menos de ±0,5 ppm (a 25°C después del calentamiento) |
|
| Modo | USB, LSB, CW, FSK, AM, FM, WFM, Digital (D-STAR, P25 Fase 1, NXDN, dPMR, DCR) |
|
| Número de canales | 2000 regulares con 100 grupos, 200 auto escritura en memoria, 100 skip y 100 canales de escaneo |
|
| Tipos de exploración | Programado, memoria, memoria seleccionada, modo seleccionado, escritura automática en memoria, exploración prioritaria y ⊿f scan |
|
| Necesidad de suministro de energía | 13,8V DC ±15% | |
| Drenaje de corriente continua | Stand-by | 1.8A |
| Audio máximo | 2.0A | |
| Rango de temperatura de funcionamiento | -10°C a +60°C; 14°F a 140°F |
|
| Resolución de la frecuencia | 1Hz | |
| Dimensiones (An × Al × P) (proyecciones no incluidas) |
220 × 90 × 230 mm; 8,7 × 3,5 × 9,1 pulg. |
|
| Peso (aproximadamente) | 4.3kg; 9.5lb | |

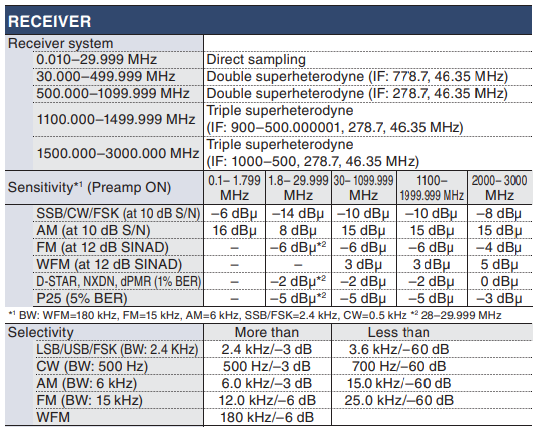

Receptor
| Sistema receptor | 0,010-29,999MHz | Muestreo directo |
|---|---|---|
| 30,000-499,999MHz | Doble superheterodino (FI: 778,7 MHz, 46,35 MHz) |
|
| 500,000-1099,999MHz | Doble superheterodino (FI: 278,7 MHz, 46,35 MHz) |
|
| 1100,000-1499,999MHz | Superheterodino triple (FI: 900-500,000001MHz, 278,7MHz, 46,35MHz) |
|
| 1500.000-3000.000MHz | Superheterodino triple (FI: 1000-500MHz, 278,7MHz, 46,35MHz) |
|
| Sensibilidad*1 (Preamplificador ON) | SSB/CW/FSK (a 10 dB S/N) | 0,1-1,799MHz -6dBμ 1,8-29,999MHz -14dBμ 30-1099,999MHz -10dBμ 1100-1999,999MHz -10dBμ 2000-3000MHz -8dBμ |
| AM (a 10 dB S/N) | 0,1-1,799MHz 16dBμ 1,8-29,999MHz 8dBμ 30-1099,999MHz 15dBμ 1100-1999,999MHz 15dBμ 2000-3000MHz 15dBμ |
|
| FM (a 12 dB SINAD) | 28-1099,999MHz -6dBμ 1100-1999,999MHz -6dBμ 2000-3000MHz -4dBμ |
|
| WFM (a 12 dB SINAD) | 30-1099,999MHz 3dBμ 1100-1999,999MHz 3dBμ 2000-3000MHz 5dBμ |
|
| D-STAR, NXDN, dPMR (1% BER) | 28-1099,999MHz -2dBμ 1100-1999,999MHz -2dBμ 2000-3000MHz 0dBμ |
|
| P25 (5% BER) |
28-1099,999MHz -5dBμ 1100-1999,999MHz -5dBμ 2000-3000MHz -3dBμ |
|
| Selectividad | LSB/USB/FSK (BW: 2,4KHz) | Más de 2,4 kHz/-3 dB Menos de 3,6 kHz/-60 dB |
| CW (BW: 500Hz) | Más de 500 Hz/-3 dB Menos de 700Hz/-60dB |
|
| AM (ancho de banda: 6 kHz) | Más de 6,0 kHz/-3 dB Menos de 15,0 kHz/-60 dB |
|
| FM (ancho de banda: 15 kHz) | Más de 12,0 kHz/-6 dB Menos de 25,0 kHz/-60 dB |
|
| WFM |
Más de 180 kHz/-6 dB | |

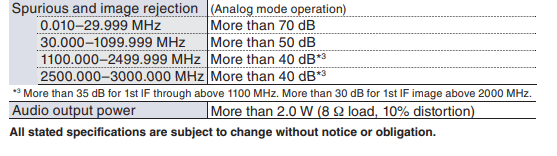

| Rechazo de espurias e imágenes (Funcionamiento en modo analógico) |
0,010-29,999MHz | Más de 70dB |
| 30,000-1099,999MHz | Más de 50dB | |
| 1100,000-2499,999MHz | Más de 40 dB*2 | |
| 2500.000-3000.000MHz | Más de 40 dB*2 | |
| Potencia de salida de audio | Más de 2,0 W (carga de 8Ω, distorsión del 10%) |
|
1 BW: WFM=180kHz, FM=15kHz, AM=6kHz, SSB/FSK=2,4kHz, CW=0,5kHz
2 Más de 35 dB para 1ª lF a través por encima de 1100MHz. Más de 30 dB para la 1ª imagen de lF por encima de 2000MHz.
Especificaciones militares estadounidenses aplicables
Icom fabrica productos robustos que han sido probados y han superado los siguientes requisitos MIL-STD y las estrictas normas medioambientales.
| Estándar |
MIL-810 G | |
|---|---|---|
| Método | Procedimiento | |
| Baja presión | 500.5 | I, II |
| Alta temperatura | 501.5 | I, II |
| Baja temperatura | 502.5 | I, II |
| Choque de temperatura | 503.5 | I-C |
| Radiación solar | 505.5 | I |
| Vibración | 514.6 | I |
También cumple las normas MIL-STD-810 -C, -D, -E y -F equivalentes.
Todas las especificaciones indicadas están sujetas a cambios sin previo aviso ni obligación.
Accesorios suministrados (pueden variar en función de la versión del receptor)
- Cable de alimentación de CC
- Fusibles
- Tapones
