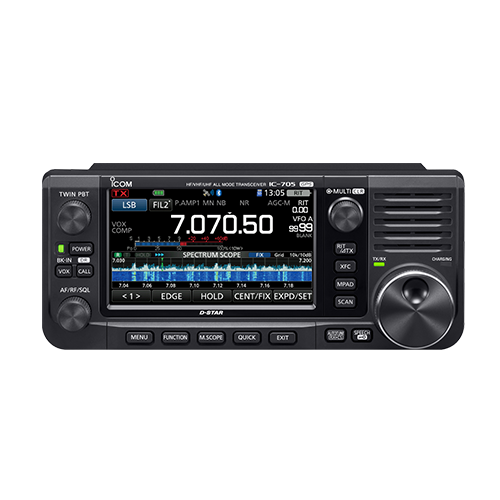

ICOM IC-705 Radio móvil base multimodo HF/50/144/440 MHz Rendimiento y funciones de "estación base" en la palma de la mano (Importación a pedido) Precio + iva
ICOM IC-705 Radio móvil base multimodo HF/50/144/440 MHz Rendimiento y funciones de "estación base" en la palma de la mano (Importación a pedido) Precio + iva
No se pudo cargar la disponibilidad de retiro
Descripción

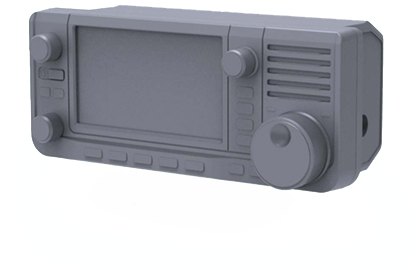

¡Primeros datos 3D de IC-705!
Hacer QSOs con un IC-705 es absolutamente divertido, pero hay aún más en el equipo.
Basándonos en la filosofía "Be Active", hemos decidido publicar los datos en 3D, para ayudar a los usuarios del IC-705 interesados en crear elementos originales para personalizar la radio.
Esperamos que el IC-705 le haga disfrutar aún más de su vida en Radioaficionado . "¡Sé activo!"
HF/50/144/440 MHz multimodo
Desde HF hasta 50/144/440 MHz, puede disfrutar de una variedad de bandas en los modos D-STAR DV, SSB, CW, RTTY, AM y FM. El IC-705 recibe continuamente desde 30 kHz hasta la banda de 144 MHz. También puede disfrutar de la recepción de emisiones de FM y de la banda aérea.
Sistema de muestreo directo de RF

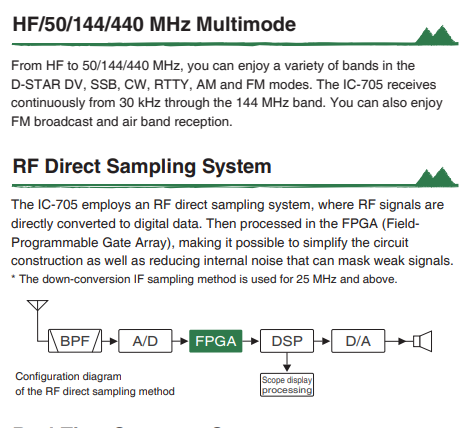

Diagrama de configuración del método de muestreo directo de RF
El IC-705 emplea un sistema de muestreo directo de RF, en el que las señales de RF se convierten directamente en datos digitales. Luego se procesan en la FPGA (Field-Programmable Gate Array), lo que permite simplificar la construcción del circuito, así como reducir el ruido interno que puede enmascarar las señales débiles.
* El método de muestreo de FI de conversión descendente se utiliza para 25 MHz y más.
Diagrama de configuración del método de muestreo directo de RF

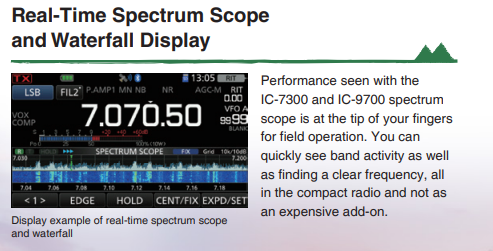

Espectrograma en tiempo real y visualización en cascada
Ejemplo de visualización del alcance del espectro en tiempo real y de la cascada
El rendimiento visto con el IC-7300 y el IC-9700 spectrum scope está en la punta de sus dedos para la operación de campo. Puede ver rápidamente la actividad de la banda, así como encontrar una frecuencia clara, todo en la radio compacta y no como un costoso complemento. El modo de desplazamiento mantiene automáticamente la señal de operación dentro del rango del alcance.
Ejemplo de visualización del alcance del espectro en tiempo real y de la cascada

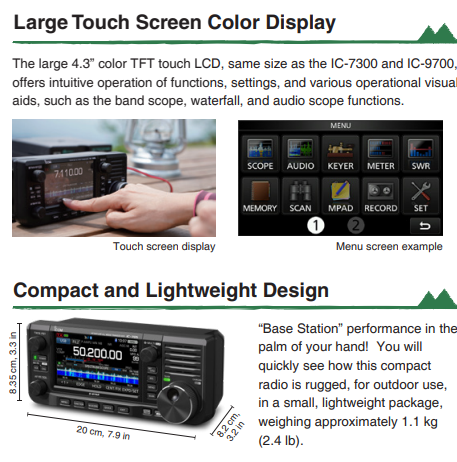

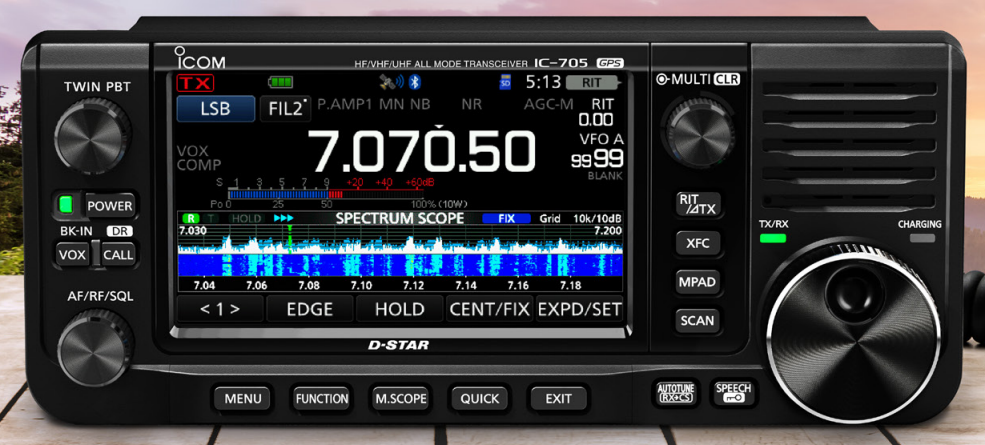

Gran pantalla táctil en color
La gran pantalla LCD táctil TFT en color de 4,3", del mismo tamaño que el IC-7300 y el IC-9700, ofrece un manejo intuitivo de las funciones, los ajustes y diversas ayudas visuales operativas, como las funciones de alcance de banda, cascada y alcance de audio.

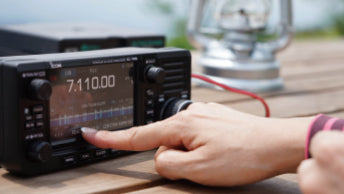

Pantalla táctil
Ejemplo de pantalla de menú
Preselección del modo FT8 con una sola pulsación
La memoria de preajuste ofrece un funcionamiento fluido del modo FT8. Puede iniciar el funcionamiento del modo FT8 sólo seleccionando [FT8] en el menú PRESET. Se pueden almacenar hasta cinco memorias de preajuste.
Diseño compacto y ligero
El rendimiento de una "estación base" en la palma de su mano. Verá rápidamente cómo esta radio compacta es resistente, para uso en exteriores, en un paquete pequeño y ligero, con un peso aproximado de 1,1 kg.

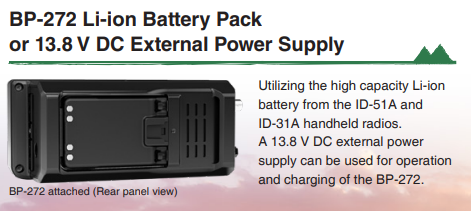

Batería de iones de litio BP-272 o fuente de alimentación externa de 13,8 V

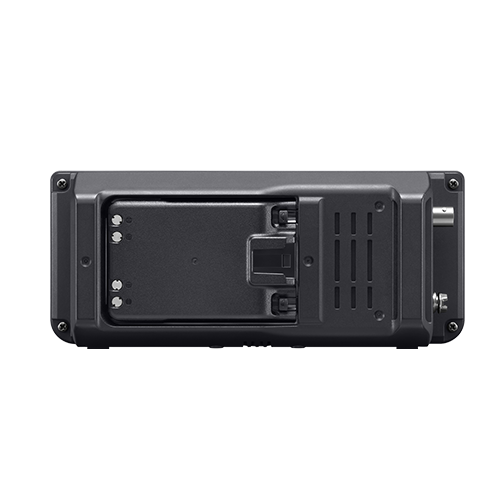

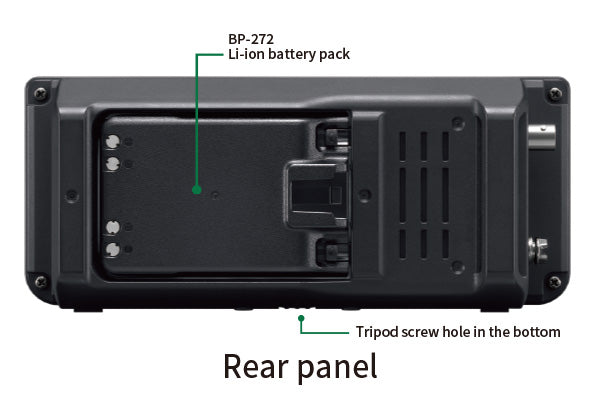

BP-272 acoplado (Vista del panel trasero)
Utiliza la batería de iones de litio de alta capacidad de las radios portátiles ID-51A e ID-31A.
Se puede utilizar una fuente de alimentación externa de 13,8 V DC para el funcionamiento y la carga del BP-272

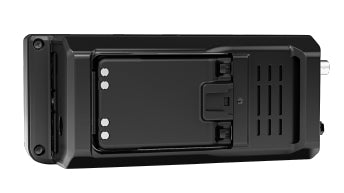

BP-272 acoplado (Vista del panel trasero)

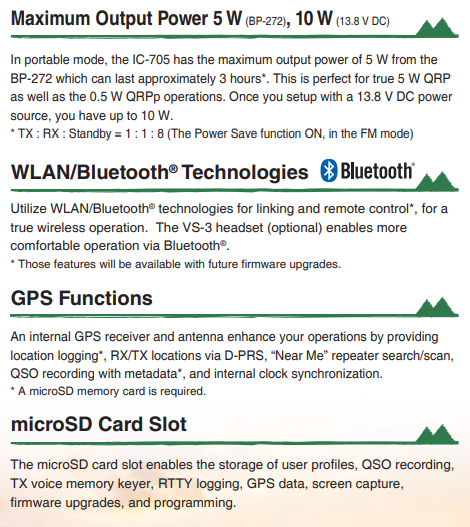

Potencia máxima de salida 5 W (BP-272), 10 W (13,8 V DC)
En modo portátil, el IC-705 tiene la máxima potencia de salida de 5 W del BP-272 que puede durar aproximadamente 3 horas*. Esto es perfecto para el verdadero QRP de 5 W así como para las operaciones QRPp de 0,5 W. Una vez que se configura con una fuente de alimentación de 13,8 V DC, tiene hasta 10 W.
* TX : RX : standby = 1 : 1 : 8 (La función de ahorro de energía ON, en el modo FM)
Tecnologías WLAN/Bluetooth
Utilice las tecnologías WLAN/Bluetooth® para la vinculación y el control remoto, para un verdadero funcionamiento inalámbrico. Los auriculares VS-3 (opcionales) permiten un funcionamiento más cómodo a través de Bluetooth®.
Funciones del GPS
Un receptor GPS interno y una antena mejoran sus operaciones proporcionando registro de localización*, localizaciones RX/TX a través de D-PRS , búsqueda/escaneo de repetidores "Near Me", grabación de QSO con metadatos* y sincronización del reloj interno.
* Se requiere una tarjeta de memoria microSD.
Ranura para tarjetas microSD
La ranura para tarjetas microSD permite almacenar perfiles de usuario, grabación de QSO, memoria de voz TX, registro RTTY, datos GPS, captura de pantalla, actualizaciones de firmware y programación.
Conector micro USB
Además de los dos puertos COM, el control por radio y el audio, el IC-705 se puede cargar a través del puerto micro USB.

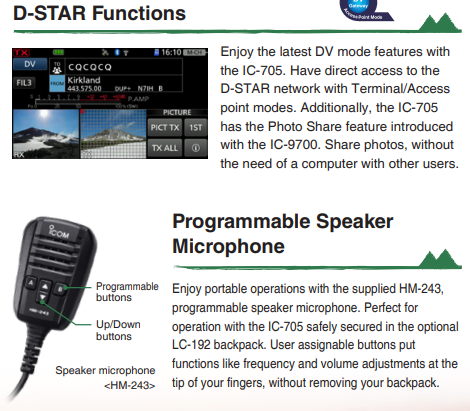

Funciones D-STAR
Disfrute de las últimas funciones del modo DV con el IC-705. Tenga acceso directo a la red D-STAR con los modos Terminal/Punto de acceso. Además, el IC-705 tiene la función Photo Share introducida con el IC-9700. Comparta fotos, sin necesidad de un ordenador, con otros usuarios con un IC-705 y un IC-9700.

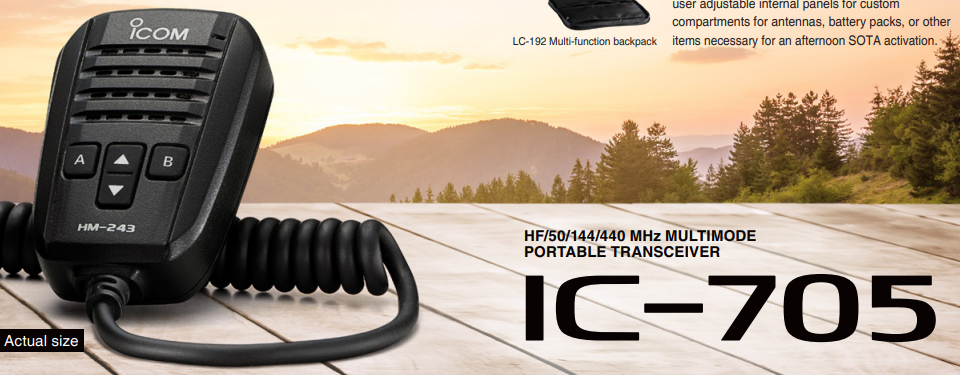

Micrófono con altavoz programable

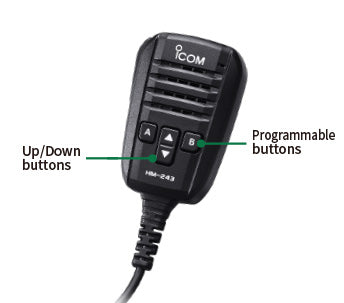

HM-243 Micrófono con altavoz
Disfrute de las operaciones portátiles con el micrófono con altavoz programable HM-243 suministrado. Es perfecto para operar con el IC-705 asegurado en la mochila opcional LC-192. Los botones asignables por el usuario ponen funciones como los ajustes de frecuencia y volumen en la punta de los dedos, sin necesidad de quitarse la mochila.
HM-243 Micrófono con altavoz

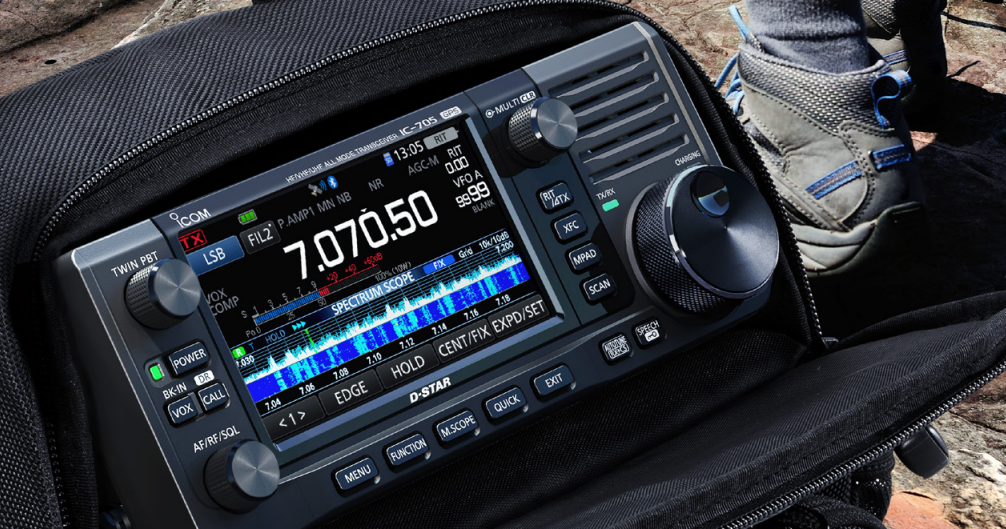

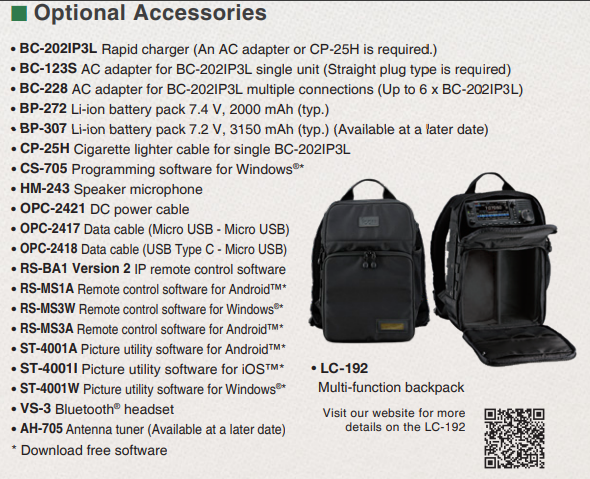

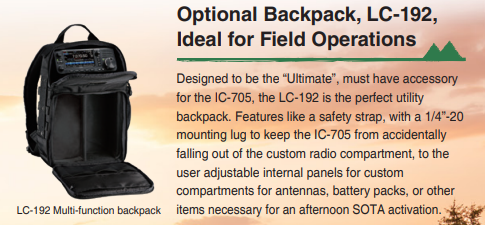

Mochila opcional, LC-192, ideal para operaciones de campo
LC-192 Mochila multifunción
Diseñada para ser el accesorio "definitivo", imprescindible para el IC-705, la LC-192 es la mochila utilitaria perfecta. Cuenta con características como una correa de seguridad, con una lengüeta de montaje de 1/4"-20 para evitar que el IC-705 se caiga accidentalmente del compartimento de la radio personalizado, hasta los paneles internos ajustables por el usuario para compartimentos personalizados para antenas, paquetes de baterías u otros elementos necesarios para una activación SOTA por la tarde.

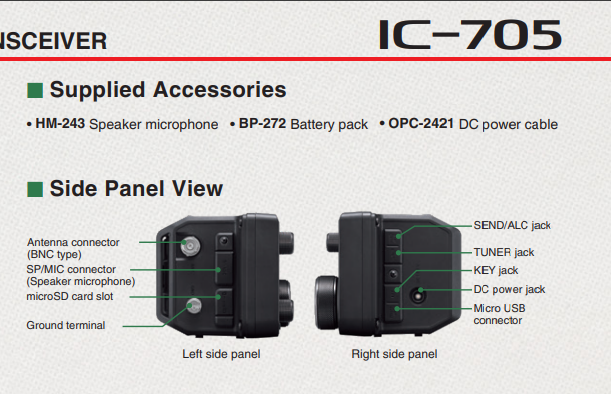

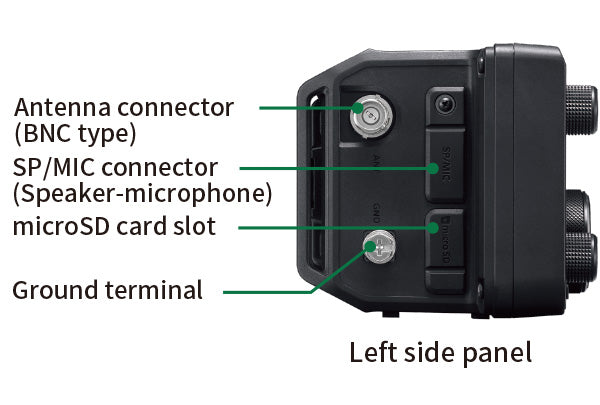

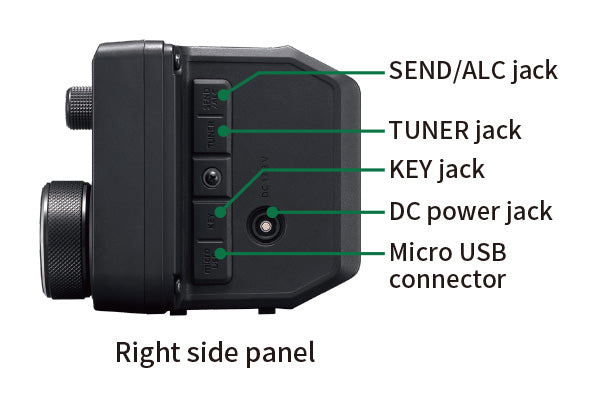

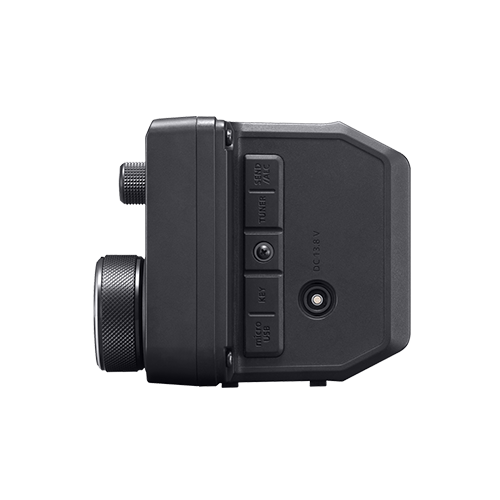

Vista del panel lateral/trasero

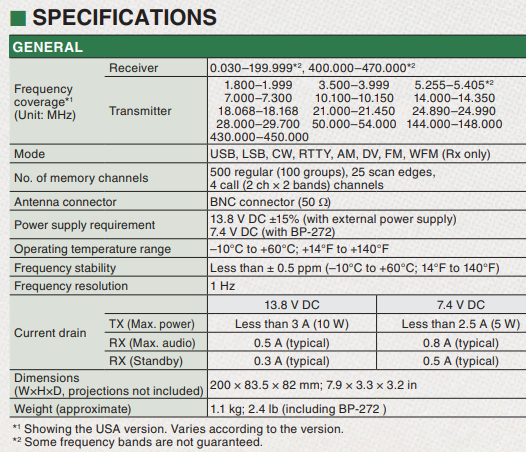

General
| Cobertura de frecuencias (Unidad: MHz) |
Receptor |
0.030-199.999* |
|
|---|---|---|---|
| Transmisor |
1.800-1.999 |
||
| Modo |
USB, LSB, CW, RTTY, AM, DV, FM, WFM (sólo Rx) |
||
| Número de canales de memoria |
Canales de memoria: 500 canales (100 grupos) Bordes de exploración: 25 canales Canales de llamada: 4 canales (2 canales × 2 bandas) |
||
| Conector de antena |
Conector BNC (50Ω)(Un conector para todas las bandas) |
||
| Necesidad de suministro de energía |
13,8 V DC ±15% (con fuente de alimentación externa) 7,4 V DC (con BP-272) |
||
| Rango de temperatura de funcionamiento |
De -10°C a +60°C; de +14°F a +140°F |
||
| Estabilidad de la frecuencia |
Menos de ± 0,5 ppm (-10°C a +60°C; 14°F a 140°F) |
||
| Resolución de la frecuencia |
1 Hz |
||
| Drenaje actual | 13.8 V DC | 7.4 V DC | |
|
TX (Potencia máxima) |
Menos de 3 A (10 W) |
Menos de 2,5 A (5 W) | |
| RX (audio máximo) | 0,5 A (típico) | 0,8 A (típico) | |
| RX (Standby) | 0,3 A (típico) | 0,5 A (típico) | |

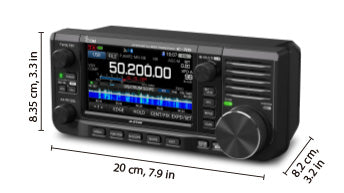

| Dimensiones |
200×83,5×82 mm; 7,9×3,3×3,2 pulgadas (ancho×alto×profundidad, proyecciones no incluidas) |
||
| Peso |
1,1 kg; 2,4 lb (aproximado; incluido el BP-272) |
||
* Algunas bandas de frecuencia no están garantizadas.

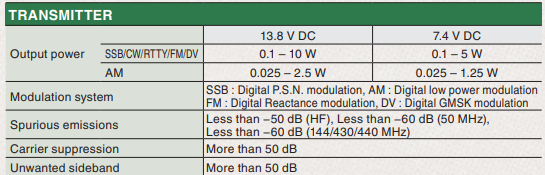

Transmisor
| Potencia de salida |
13.8 V DC |
7.4 V DC | |
|---|---|---|---|
| SSB/CW/RTTY/FM/DV |
De 0,1 a 10 W |
0,1 a 5 W | |
| AM | 0,025 a 2,5 W | 0,025 a 1,25 W | |
| Sistema de modulación | BLU |
Modulación digital PSN |
|
| AM | Modulación digital de baja potencia | ||
| FM | Modulación digital de la reactancia | ||
| DV | Modulación digital GMSK | ||
| Emisiones espurias |
Menos de -50 dB (HF) Menos de -60 dB (50 MHz) Menos de -60 dB (144/430 MHz) |
||
| Supresión de portadores | Más de 50 dB | ||
| Banda lateral no deseada |
Más de 50 dB |
||

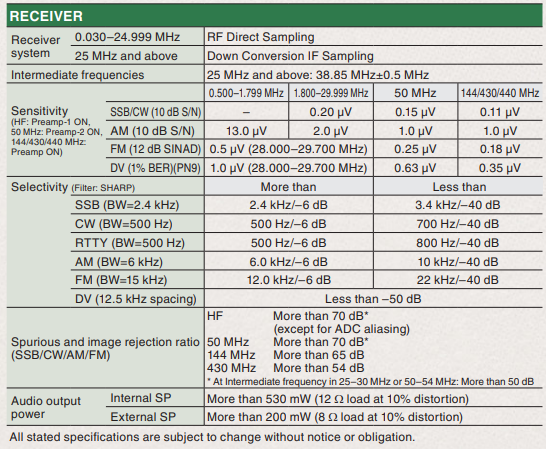

Receptor
| Sistema receptor | 0,030 a 24,999 MHz |
Muestreo directo de RF |
||||
|---|---|---|---|---|---|---|
| 25.000 MHz y más |
Conversión descendente Muestreo IF |
|||||
| Frecuencias intermedias |
25.000 MHz y superior：38,85 MHz±0,5 MHz |
|||||
| Sensibilidad (HF: Preamp-1 ON, 50 MHz: Preamplificador-2 ON, 144/430/440 MHz: Preamplificador ON) |
0,500 a 1,799 MHz |
1,800 a 29,999 MHz | 50 MHz a 54 MHz | 144/430/440 MHz | ||
| SSB/CW（10 dB S/N) | - | 0,20 μV | 0,15 μV | 0,11 μV | ||
| AM（10dB S/N） |
13,0 μV |
2,0 μV | 1,0 μV | 1,0 μV | ||
| FM（12 dB SINAD） |
0,5 μV (28.000 a 29.700 MHz) |
0,25 μV | 0,18 μV | |||
| DV（1% BER）（PN9） |
1,0 μV (28.000 a 29.700 MHz) |
0,63 μV | 0,35 μV | |||
| Selectividad (filtro: SHARP) | SSB（BW=2,4 kHz） |
Más de 2,4 kHz/-6 dB Menos de 3,4 kHz/-40 dB |
||||
| CW（BW=500 Hz） |
Más de 500 Hz/-6 dB Menos de 700 Hz/-40 dB |
|||||
| RTTY（BW=500 Hz） |
Más de 500 Hz/-6 dB Menos de 800 Hz/-40 dB |
|||||
| AM（BW=6 kHz） |
Más de 6,0 kHz/-6 dB Menos de 10 kHz/-40 dB |
|||||
| FM（BW=15 kHz） |
Más de 12,0 kHz/-6 dB Menos de 22 kHz/-40 dB |
|||||
| DV（Espacio de 12,5 kHz） |
Menos de -50 dB |
|||||
|
Relación de rechazo de imágenes y espurias (SSB/CW/AM/FM) |
HF: Más de 70 dB* |
|||||
| Potencia de salida de audio | SP interno |
Más de 530 mW (12 Ω de carga al 10% de distorsión) |
||||
| SP externo |
Más de 200 mW (8 Ω de carga al 10% de distorsión) |
|||||
Especificaciones militares estadounidenses aplicables
| Sistema receptor | 0,030 a 24,999 MHz |
Muestreo directo de RF |
||||
|---|---|---|---|---|---|---|
| 25.000 MHz y más |
Conversión descendente Muestreo IF |
|||||
| Frecuencias intermedias |
25.000 MHz y superior：38,85 MHz±0,5 MHz |
|||||
| Sensibilidad (HF: Preamp-1 ON, 50 MHz: Preamplificador-2 ON, 144/430/440 MHz: Preamplificador ON) |
0,500 a 1,799 MHz |
1,800 a 29,999 MHz | 50 MHz a 54 MHz | 144/430/440 MHz | ||
| SSB/CW（10 dB S/N) | - | 0,20 μV | 0,15 μV | 0,11 μV | ||
| AM（10dB S/N） |
13,0 μV |
2,0 μV | 1,0 μV | 1,0 μV | ||
| FM（12 dB SINAD） |
0,5 μV (28.000 a 29.700 MHz) |
0,25 μV | 0,18 μV | |||
| DV（1% BER）（PN9） |
1,0 μV (28.000 a 29.700 MHz) |
0,63 μV | 0,35 μV | |||
| Selectividad (filtro: SHARP) | SSB（BW=2,4 kHz） |
Más de 2,4 kHz/-6 dB Menos de 3,4 kHz/-40 dB |
||||
| CW（BW=500 Hz） |
Más de 500 Hz/-6 dB Menos de 700 Hz/-40 dB |
|||||
| RTTY（BW=500 Hz） |
Más de 500 Hz/-6 dB Menos de 800 Hz/-40 dB |
|||||
| AM（BW=6 kHz） |
Más de 6,0 kHz/-6 dB Menos de 10 kHz/-40 dB |
|||||
| FM（BW=15 kHz） |
Más de 12,0 kHz/-6 dB Menos de 22 kHz/-40 dB |
|||||
| DV（Espacio de 12,5 kHz） |
Menos de -50 dB |
|||||
|
Relación de rechazo de imágenes y espurias (SSB/CW/AM/FM) |
HF: Más de 70 dB* |
|||||
| Potencia de salida de audio | SP interno |
Más de 530 mW (12 Ω de carga al 10% de distorsión) |
||||
| SP externo |
Más de 200 mW (8 Ω de carga al 10% de distorsión) |
|||||
Accesorios suministrados
- HM-243 Altavoz-micrófono
- Batería BP-272
- OPC-2421 Cable de alimentación de CC
